NETGEAR 多功能 E-S-C 平臺 M6100 數據中心功能評測

在上一次的評測中，我們介紹了NETGEAR的多功能E-S-C平臺M6100，M6100的硬件搭配靈活、軟件功能全面。1000多頁的命令行配置說明也部分說明了這是一款功能異常強大的產品。之前只是蜻蜓點水般介紹了一下各個主要的功能。這一次，我們要詳細的看看M6100的其中一個特別讓人感興趣的功能：數據中心特性。首先我們簡單介紹一下這款產品。

三、NETGEAR 多功能E-S-C平臺機箱式交換機M6100

1.1 多功能ESC平臺

M6100是一款4U高度的機箱式交換機。而E-S-C平臺代表的是： E指的是Edge，也就是企業邊緣網絡，可以作為千兆接入，萬兆上聯使用。S指的是Server，也就是作為服務器網絡的交換機。通過眾多服務器網絡優化協議，如iSCSI優先級、DCBX、PFC、EGS、FCoE FIP Snooping來滿足需求。C指的是Core，也就是核心。中小網絡的核心。

M6100適用性比較廣泛。擁有多重角色，既可以作為小型商業網絡的核心，也可以作為中型網絡的匯聚層，同時也可以作為小型網絡的核心層。而對于一些大型企業的分支辦公室來說，甚至可以作為一個“All-In-One“來使用。

1.2 M6100的組件

? M6100只是個總稱。實際上M6100機箱式交換機是由許多部件組成的。首先當然是機箱了，這是一個4U高度的機箱，其中除了底部的電源模塊接口之外，還有3個IO插槽。這3個IO插槽可以插入以下的IO刀片：

型號	10/100/ 1000BASE-T RJ45 端口	100/1000X Fiber SFP 端口	100/1000/ 10GBASE-T RJ45 端口	1000/10GBase-X Fiber SFP+ 端口
XCM8948	48	-	-	-
XCM8944	40	-	2	2 (independent)
XCM8944F	-	40	2	2 (independent)
XCM8924X	-	-	24	16 (共享10GBASE-T）

其它組件還有電源，PoE+子卡，UPoE+子卡，風扇，外部電源RPS4000v2。

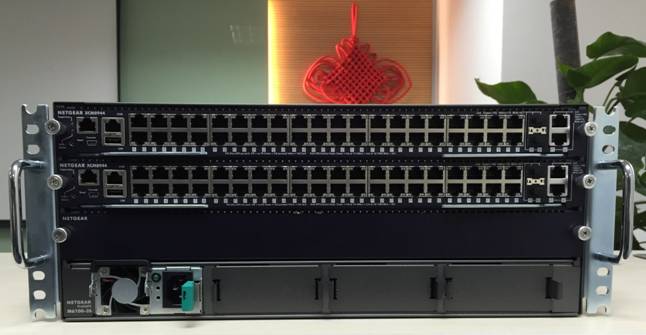

3.3 產品外觀

二、什么是數據中心功能

在這里，我們關注的是M6100的數據中心功能。當前大型數據中心的存儲還是以FC SAN為主。而對于中小商業網絡來說，IP SAN得到更加廣泛的應用。對于FC SAN來說，其優勢是作為一個專門用于存儲的網絡，無論其硬件，還是其軟件協議，都是為了存儲網絡而開發，其針對性特別強。而其弱點也比較明顯，就是對于管理員來說，必須建立兩套不同的網絡，學習兩套完全不用的知識。而對于iSCSI來說，由于其跑在TCP/IP協議之上，那就有了以太網協議的特點：盡力而為。以太網的設計之初，就是以盡力而為為設計原則。在網絡狀況一般或者網絡設備一般的時候，丟丟包也是可以接受的。其數據完整性是由上層的協議來保障的，如TCP協議。但是對于存儲網絡來說，這卻是萬萬不能的，這也就是為什么IP網絡在存儲圈一直沒有得到廣泛接受的原因。但是由于TCP/IP協議實在太流行了，在占據了各個領域之后，終于都來到存儲網絡的世界。對于數據中心來說，統一架構的好處還是比較明顯的�？梢砸慌_交換機既跑網絡流量，也跑存儲流量，而不需要專門為了存儲區域網絡去買一臺FC交換機，布線方面也可以適當的減少。為了實現一個統一的基礎架構，同時又能讓網絡管理者在以太網上面同時使用熟悉的FC SAN方式來管理存儲，就有了FCoE。

FCoE在以太網之上運行（也就是物理層、鏈路層是以太網），而iSCSI則是運行在TCP，IP之上。其結果就是FCoE在IP層是不可路由的，這也意味著其無法工作在路由過的IP網絡中。這時候問題就來了，那么FCoE直接連到普通交換機上面，到底行不行？這里先直接說結論，答案是：FCoE連接到non-FIP-aware以太網交換機（或者數據路徑中有non-FIP-aware交換機）時，無法保證其工作正常。

三、M6100 的 DCB 功能

業界為了實現在以太網上面跑FC協議，開發了眾多協議，其中對于以太網交換機來說，最重要的，是DCB。DCB也就是Data Center Bridging，包括如下幾個特性：

1. PFC:Priority-based Flow Control——IEEE 802.1Qbb提供一個鏈路層流控機制，可以單獨控制每個服務等級（CoS，802.1p定義）。此機制的目標是確保在DCB網絡中即使出現擁塞也能實現0丟包。
2. ETS:Enhanced Transmission Selection——IEEE 802.1Qaz提供一個通用的管理框架來為802.1p 基于CoS的流量組分派帶寬。
3. 擁塞通知——IEEE 802.1Qau提供為具備傳輸速率控制的協議提供端到端的擁塞管理。
4. DCBX:Data Center Bridging Capability eXchange Protocol——發現和特性交換協議，用于在鄰居之間上述功能的特性和配置的協議，以確保在整個網絡中配置的一致性。此協議主要是使用LLDP來提供這樣的能力。

我們知道，以太網流量控制是通過暫時停止數據傳輸來實現。第一種流控機制，是通過PAUSE幀來實現�？梢栽跀祿�鏈路層實現。其基本做法是：一條鏈路的兩端，如果一方發送數據的速度接收方無法跟上速度，那么接收方就會發送一個PAUSE幀來停止發起端（一定時間）。這個PAUSE命令，是通過MAC幀來發送。只有配置為全雙工的工作站，才能發送PAUSE幀。當一個工作站想要暫停另外一段發送數據的時候，它將發送一個PAUSE幀到一個保留的組播地址01-80-C2-00-00-01，使用知名地址讓工作站無需發現并保存鏈路另外一端的地址。

其后發展出來的基于優先級的流量控制：提供一種鏈路層的流控機制，可以獨立的控制不同服務等級（CoS）的流量。此機制的目標是確保在DCB網絡中，即使發生網絡擁塞也能保證0丟包。

DCB以太網交換機具備以上幾個特性，其中最重要的是，在網絡擁塞的時候，它絕對不丟棄數據幀。也就是說，是無損的。無損網絡對于塊級別I/O來說是非常重要的，因為不像TCP/IP，丟失一個數據幀通常要求整個FC交換中止，并通過上層協議來重新發送，不像TCP/IP只需要重新發送一個特定的幀而已。

四、M6100的數據中心功能測試

M6100的所有數據中心功能，都必須在命令行中進行配置。無法使用網頁界面進行管理。這里我們將會按順序進行配置。

4.1 指定DCBX版本

DCBX的版本有IEEE、CEE、CIN和auto。如果是auto模式，交換機將會嘗試先以IEEE版本來交換、然后是CEE，接著是CIN，如果對方回復了版本，那么交換機將會馬上切換到該版本。
(M6100-3S) (Config)#lldpdcbx version auto
重置到默認版本，也就是auto版本：
(M6100-3S) (Config)#no lldpdcbx version

4.2 設置DCBX端口角色

1. Manual：配置不受peer設備或者內部配置傳播所影響。如果peer端開啟了DCBX，那么端口將會廣播其配置給對端。willing bit設置為disabled。
2. Auto-Up：廣播配置，同時也接受鏈路對端的配置，并將鏈路對端的配置傳播給auto-downstream的端口，同時也可以接收內部其他auto-upstream端口傳播的配置。這些端口的willing bit設置為開啟，端口必須連接到FCF。
3. Auto-Down：廣播配置，但是不接受鏈路對端的配置。但是Auto-Down的端口可以接受來自內部Configuration Source的配置，。端口的willing bit設置為disabled。這類端口必須連接到受信任的FCF。
4. Configuration Source：顧名思義，這類角色的端口手動設置為配置源。此類端口接收到配置之后，將會將其傳播給其他auto-configuration的端口。

NETGEAR建議將面向FCF的端口配置為auto-upstream模式，以便接收DCBX信息，并將其傳播給downstream端口連接的CNA（也就是面向存儲主機的接口）。
一個端口如果連接到了FCF，那么則配置為：
(M6100-3S) (Interface 1/0/2)#lldpdcbx port-role auto-up
如果連接到了存儲設備，則配置為：
(M6100-3S) (Interface 1/0/2)#lldpdcbx port-role auto-down

4.3 ETS和TCG

ETS是通過將流量映射到特定的流量組（Traffic Class Group）來實現流控的。M6100要求將內部的CoS給映射到TCG。默認情況下，所有的流量都映射到TCG0。如果想要改變，可以這么做：
(M6100-3S) (Config)#classofservice traffic-class-group 6 2
設置TCG的最大帶寬限制。默認TCG有3個組，通過在一個命令中指定其可以使用的最大帶寬來進行控制。
(M6100-3S) (Config)#traffic-class-group max-bandwidth 50 40 10
最大帶寬限制一般可以跟權重weighted或者嚴格優先級隊列strict priority scheduling模式搭配使用。對于嚴格優先級隊列的TCG來說，最小帶寬設置將會被忽略，數據包到達的時候即被安排進行傳輸。而最大帶寬設置，將會用于限制TCG向外傳輸的最大傳輸速率，避免其將整個端口的帶寬都占用。如果同個端口有多個TCG配置了嚴格優先級隊列，那么其典型的組合配置，是將其與權重隊列搭配使用，在嚴格優先級隊列里面再給予其中一個最高的優先級。設置每個TCG的權重。默認是TCG0:TCG1:TCG2的權重是100%：0%：0%。設置TCG的最小保證帶寬，0意味著無保證帶寬，也就是以太網默認的盡最大努力傳輸。
(M6100-3S) (Config)#traffic-class-group min-bandwidth 40 30 5

4.4 FIP Snooping

FIP Snooping是FIP Snooping網橋（也就是FIP Snooping交換機）通過對L2幀頭進行檢測，來監控FIP幀并基于幀頭部信息來應用策略。如果沒有開啟FIP Snooping功能，那么接收到FIP幀時，會使用正常的組播規則來轉發或者洪泛。當開啟FIP Snooping的時候，交換機將會安裝FC-BB-5 Annex ACL，并且將會進行FIP幀窺探。FIP Snooping將不會允許FIP或者FCoE幀進行轉發，除非該端口開啟了PFC功能。而VLAN標記功能也得開啟，以便端口在網絡中攜帶802.1p值。
作用：

1. 根據FIP幀的以太網幀頭部信息自動配置以太網ACL（也就是很多人說的動態ACL）
2. 在DCB以太網內部模擬FC點對點鏈路
3. 通過避免FCoE MAC欺騙來增強FCoE安全、穩固性

NETGEAR的網管交換機支持配置為如下兩種角色：

1. 邊緣端口：也就是面向存儲主機的端口（直連到ENode）
2. 面向FCF的端口角色（從FCF接收流量，并發送到ENodes）

NETGEAR網管型交換機適用于放在存儲交換網絡的邊緣。開啟了FCoE的VLAN端口，默認角色是邊界端口。面向FCF的端口角色必須手動指定。
首先全局開啟該功能：
(M6100-3S) (Config)#feature fip-snooping
接著在具體的VLAN上面開啟：
(M6100-3S) (Config)#vlan 2-3
(M6100-3S) (Config)(Vlan 2-3)#fip-snooping enable
FC Map用于確保交換機的配置以防誤配置。當配置為使用FPMA（Fabric-provided MAC address）的時候，FCoE設備將會在傳輸的幀的前面24位包含FC map value，只有匹配已經配置的FC map值才能通過VLAN。不匹配的幀都將會被丟棄。
配置舉例：
fip-snooping fc-map 0x100

4.5 FIP Snooping 端口角色

默認情況下，M6100的端口配置為面向主機的端口，而不是面向FCF的端口。但是為了將從主機接收到的幀傳送到FCF，交換機必須知道FCF連接在哪個端口上面。對此可以通過fip-snooping port-mode命令來指定面向FCF的端口。建議將連接FCF的端口配置為auto-upstream模式，以便接收DCBX信息，并將其傳送給downstream的CNA（也就是連接存儲主機的）。端口必須開啟PFC，并且配置為trunk或者通用模式，以便FCoE流量能夠通過。
(M6100-3S) (Config)#interface 1/0/1
(M6100-3S) (Interface 1/0/1)#fip-snooping port-mode fcf

4.6 PFC

一個接口可以配置為當發送擁塞的時候，只暫停高優先級的流量來避免丟幀，而允許對丟包容忍度較高的流量繼續發送。PFC通過802.1Q VLAN包頭的優先級位來區分802.1p優先級。對于NETGEAR網管型交換機來說，這些優先級必須映射到內部的服務級別（CoS）值。

1. 確保VLAN標記打開，以便802.1p優先級能夠在網絡中傳輸。
2. 確保802.1p優先級有對應到NETGEAR網管交換機的CoS值。

如果PFC沒有開啟，那么默認是使用IEEE 802.3x流控。如果開啟了，除非設置了至少一個“不丟包”的優先級，不然不會暫停任何CoS。每個端口可以設置2個無損優先級。管理員必須在整個網絡中都將相同的優先級設置為無損，這樣才能實現端到端的無損。
開啟PFC，并設置優先級1為無損：
(M6100-3S) (Interface 1/0/1)#datacenter-bridging
(M6100-3S) (config-if-dcb)#priority-flow-control mode on
(M6100-3S) (config-if-dcb)#priority-flow-control priority 1 no-drop

五、結束語

從這次評測可以看出，除了作為一臺商業網絡的多功能交換機，M6100也可以是數據中心的FCoE接入交換機。其具備的DCB網絡特性，加上超高密度的10G端口，是數據中心的良好選擇。

上一篇評測我們也提到，M6100的應用范圍非常廣泛。首先可以是作為小型網絡的一體化解決方案。千兆桌面接入，萬兆電口連接服務器，萬兆光口連接其他園區或者分部。同時它也特別適用于服務器網絡、存儲網絡，服務器、存儲設備可用10G接入，M6100通過10G鏈路聚合到核心。此外，由于M6100的端口密度極高、PoE預算也非常高，這讓其非常適用于監控網絡、大規模無線基礎網絡、VoIP網絡，也就是作為一個融合網絡的核心使用。此外，還是虛擬化的極佳選擇，通過UPoE提供VDI瘦客戶端的供電，通過10G連接到虛擬化服務器和存儲。一站式服務可以滿足不同的需求。
