NETGEAR 多功能 E-S-C 平臺 M6100 數據中心功能評測 如今虛擬化應用的快速發展，也帶動了對交換機市場的繁榮發展。為了跟上技術的發展腳步，現在的服務器機架都要求有10G設備和高端存儲，以便提供給iSCSI和NFS流量以最大的可能帶寬。而這已不再僅僅是數據中心，商業網絡也同樣開始有這樣的需求。而為語音和視頻部署單獨的網絡已經是“過去”的事情了，如今都在講IP融合，整個網絡都是一個融合網絡，什么應用數據都跑在這個網絡上面，如服務器數據、語音數據、視頻數據、監控?cái)?shù)據、各類應用等等都共享同樣的網絡。而對于融合網絡來說，最重要的就是智能的PoE L2/L3部署了。數據才是企業最重要的財產。也因此，商業網絡被越來越多的數據占滿了，只有10G以太網，才能有足夠的帶寬能夠?qū)⑶д琢髁烤酆系胶诵纳厦妗? 一、NETGEAR多功能E-S-C平臺機箱式交換機M61001.1 多功能ESC平臺今天我們要進行評測的，是NETGEAR公司新發布的多功能E-S-C平臺機箱式交換機M6100。顧名思義，機箱式交換機是比較好理解的，那么什么是E-S-C平臺呢？下面是來自NETGEAR的說明： 多功能E-S-C平臺 1.2 M6100的組件M6100只是個總稱。實際上M6100機箱式交換機是由許多部件組成的。首先當然是機箱了，這是一個4U高度的機箱，其中除了底部的電源模塊接口之外，還有3個IO插槽。這3個IO插槽可以插入以下的IO刀片：

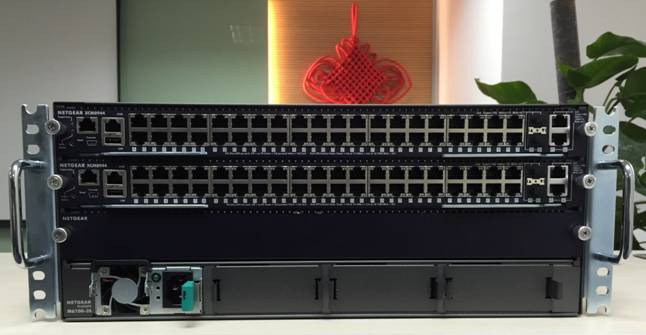

其它組件還有電源，PoE+子卡，UPoE+子卡，風扇，外部電源RPS4000v2。 1.3 產品外觀
1.4 M6100的架構M6100的架構十分靈活，首先是無專用引擎，任何任何引擎都可以是主引擎。同樣，無專用備份引擎，任何引擎都可以是備份引擎。M6100使用的是無源背板。無源背板的特點是，它沒有活動的總線驅動電路，所有的仲裁邏輯都是在子卡上面進行，而主動背板則包括了芯片，其緩存可以緩存信號。當然了，其主要的區別就是，真正的無源背板，即使只有一個，它都是沒有單點故障（SPOF）的，而主動背板要復雜得多，并且必然有單點故障點的。M6100的主引擎默認是第一個刀片，默認的備份引擎是第二個刀片。如果主引擎發生故障，那么備份引擎將會接替上來，這個過程是自動無感知的。如果這時候主引擎恢復工作了，那么可以通過配置將其切換回來，而這個過程同樣是自動無感知的。 M6100架構的亮點：
這時候我們會有一個疑問，那就是到底這個機箱式交換機相比較堆疊交換機來說，有什么優勢？這里進行一個簡單的對比：
1.5 極高端口密度M6100的IO刀片可以完全混搭使用，既可以組成一個全千兆銅纜的機箱，也可以是一個全萬兆光纖的機箱。當然，更多的時候，是混搭這些IO刀片。至此，可以看出M6100的第一個特點，那就是非常靈活，要怎么搭配都可以。第二個特點，是其極高的端口密度。極端做法（全銅纜或者全10GBase-T），可以做到：
1.6 PoE功能通過在RJ45板卡上面安裝PoE子卡，即可讓M6100支持PoE。M6100的PoE功能是通過增加PoE子卡來實現的，對應不同的PoE子卡可以增加PoE+或者UPoE功能。
對M6100來說，最大的PoE預算是3000W，如果加上外部電源（NETGEAR RPS4000v2），那么可以到6000W。144個銅線端口每個端口都可以提供30W的完全PoE+功率，而100個端口的配置，則可以達到60W的完全UPoE功率。重點是，在加上PoE功能之后，如果有一天你不需要了，那么可以直接將其拿掉即可。非常靈活。而對UPoE的支持，也增強了投資保護，未來對PoE的要求，比如是朝著更大功率的方向，因?yàn)閁PoE才是王道啊。 什么是UPoE: UPoE的主要使用場景： 二、M6100的軟件功能M6100的軟件功能，如果用四個字概況，那就是——應有盡有。基本上能想到的，都有了，下面引用NETGEAR的官方說明：

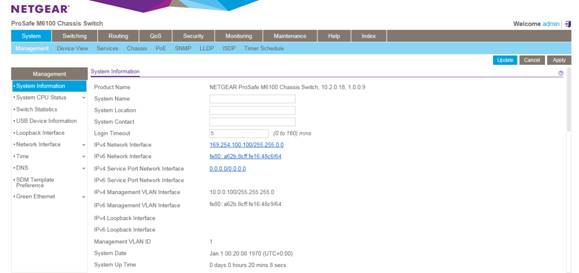

M6100支持多種管理方式，如網頁、命令行、SNMP、RSPAN、sFLOW。其中命令行可以實現最完整的配置。 其菜單結構如下：

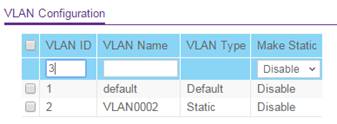

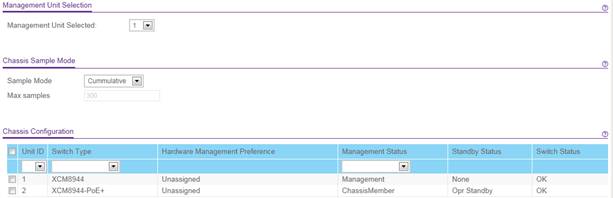

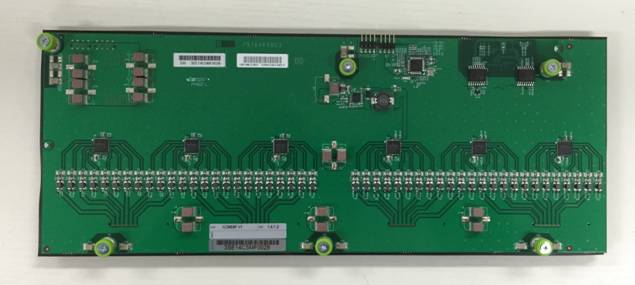

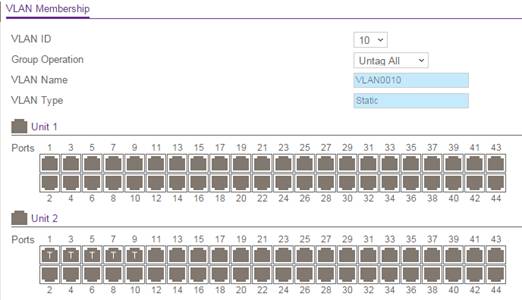

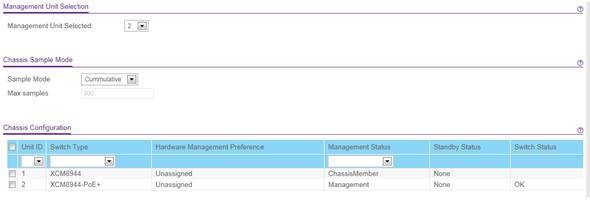

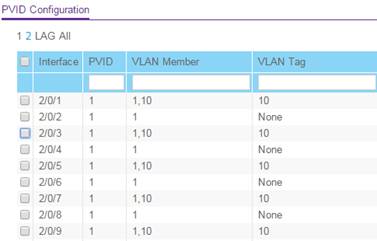

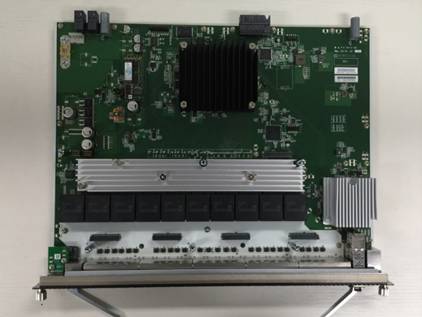

雖說這是一個復雜的設備，但是實際上它的配置跟NETGEAR的其他交換機（如S3300）實際上是區別不大的。這里簡單測試一下幾個常見的功能： 2.1 引擎切換默認情況下，1號插槽的引擎將會是主引擎。這里模擬引擎1發生故障。首先看看發生故障前的狀態： 接下來將其拔出來，再來看看狀態： 可以看到主引擎已經變成插槽2的刀片了。如果要手動切換回引擎1，只需要在Management Unit Selected里面將其選為1即可。 2.2 PoE功能如上所述，M6100的PoE功能是通過添加PoE子卡來實現的。首先來看看PoE子卡是怎樣的： 再看看刀片： 只要將這個PoE子卡插上IO刀片即可。這里可以看出NETGEAR的設計還是很人性化的，PoE子卡的螺絲是綁定在子卡上面，這樣既不需要找螺絲刀，也不用找螺絲，省去不少麻煩。接上機箱，然后找一個AP插上： 2.3 VLANVLAN的配置也比較簡單，基本上就是3步走：

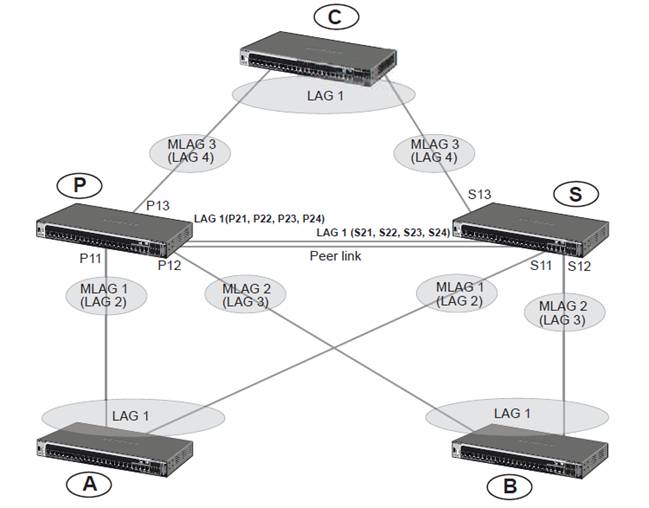

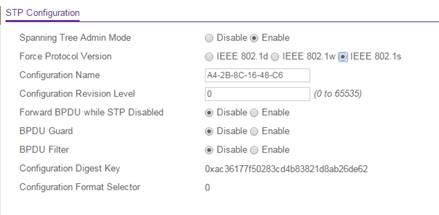

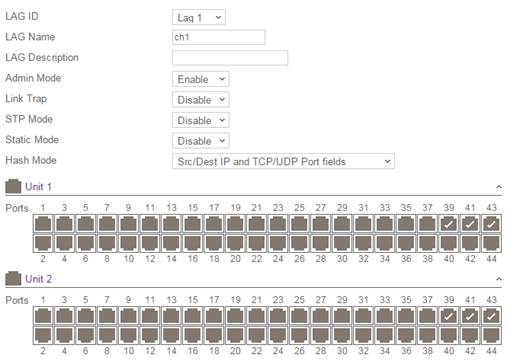

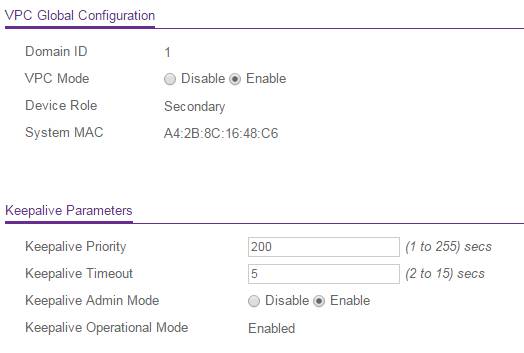

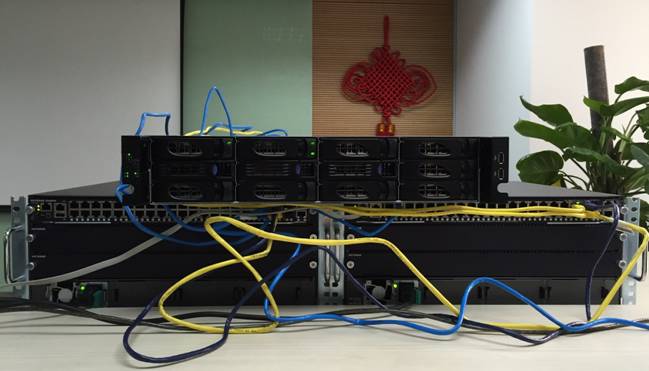

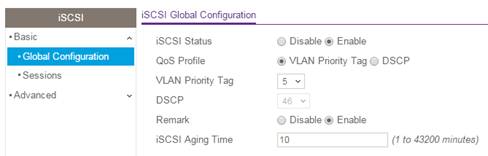

2.4 iSCSI優化配置M6100可以識別到流量是否為iSCSI流量，如果是，則會根據你的配置來提升優先級： 2.5 STPM6100支持眾多生成樹協議：STP, MTP,RSTP，PV(R)STP。其中 PVSTP類似MSTP協議，由IEEE 802.1s定義，主要的區別是PVSTP每個VLAN僅運行一個實例。每一個PVRSTP實例都會選舉一個根橋，獨立于其他。因此，區域中根橋的數量和配置好的VLAN數量是一致的。PVRSTP內置支持FastUplink和FastBackbone。要開啟PVRSTP: 2.6 LAGLAG的配置還是比較簡單的，可以方便的在多個不同的IO刀片之間進行鏈路聚合： 2.7 MLAG相比LAG，MLAG是更加新型的鏈路聚合技術。MLAG，即Multi-Chassis LAG，通過將多個機箱鏈路聚合起來，來實現機箱的冗余。一般拓?fù)淇梢允侨缦拢▉?lái)自NETGEAR網站）： M6100支持MLAG，這里使用2臺M6100，一臺ReadyNAS 4220來進行測試： 在這里，存儲設備RN4220通過2根網線連接到#1 M6100，另外2根網線連接到#2 M6100。首先配置M6100： 配置兩條LAG，用于MLAG，其中LAG1是用于Peer Link，也就是心跳線。LAG2用于RN4220。

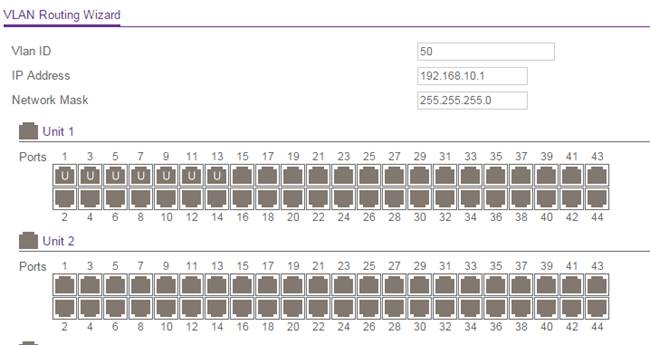

其實現效果就是，當存儲設備連接的任意一臺交換機發生故障的時候，另外一臺交換機將會繼續活動。這種效果，將會比原本的802.3ad鏈路聚合，要多一層物理設備的保護。 2.8 VLAN 路由如果要實現VLAN路由，那么有一個非常簡單的辦法，就是使用VLAN路由向?qū)Чδ堋?/p> 輸入VLAN ID，IP地址，子網掩碼，選擇要加入的端口以及是否要打標記，點擊應用，非常直觀。 M6100支持相當多的功能。有時候使用這種高級交換機就有個困擾，就是到底要如何買License才能達到使用需求。M6100簡化了這一點，無論是數據中心功能（DCBX,PFC,ETS,FIP等等），還是高級IPv6路由（OSPF,PBR,BGP）都是可以直接使用，無需購買license的。 三、結束語從M6100的硬件配置、軟件功能來看其應用范圍非常廣泛。首先可以是作為小型網絡的一體化解決方案。千兆桌面接入，萬兆電口連接服務器，萬兆光口連接其他園區或者分部。同時它也特別適用于服務器網絡、存儲網絡，服務器、存儲設備可用10G接入，M6100通過10G鏈路聚合到核心。此外，由于M6100的端口密度極高、PoE預算也非常高，這讓其非常適用于監控網絡、大規模無線基礎網絡、VoIP網絡，也就是作為一個融合網絡的核心使用。此外，還是虛擬化的極佳選擇，通過UPoE提供VDI瘦客戶端的供電，通過10G連接到虛擬化服務器和存儲。一站式服務可以滿足不同的需求。 對于大企業分部來說，這是“all-in-one”的解決方案，對于小型商業網絡來說，這是可擴展的核心層，對于中型企業來說，這是高密度的接入層。M6100的功能非常多，難能可貴的是其配置非常簡單，硬件部署非常靈活，端口密度、PoE預算也是非常高。
  |
